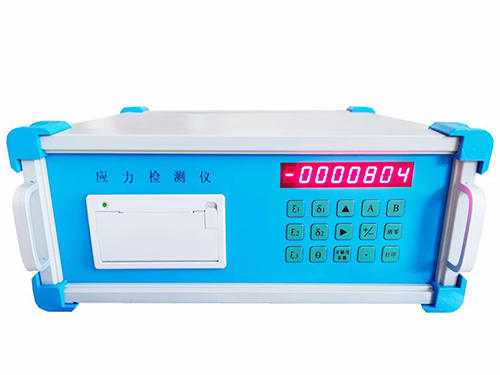

盲孔法应力检测仪PUOU-12

盲孔法应力检测仪PUOU-12

一、设备简介：

本仪器主要采用盲孔法进行各种金属材料的残余应力分析和研究，还可作为在静力强度研究中测量结构及材料任意点变形的应力分析。如果配用相应的传感器，也可以测量力、压力、扭矩、位移和温度等物理量。盲孔法应力检测仪属于有损检测，既在被测构件上打一个直径1.5mm深度1.0-2.0mm的小盲孔，利用应变片的感应进行测试和分析。使用方便，操作简单。
 二、设备功能：

1、采用高速ARM9单片机作为中央处理机，可同时运行四线程固化程序，保证设备流畅运行。

2、选用高精度测量放大芯片，可自动化测出残余应力值的大小及方向

3、测量过程中数码管可直接显示ε1、ε2、ε3（0°、45°、90°）的应变值和计算后的残余应力值δ1、δ2及主应力方向的夹角度数θ，可通过按键任意切换查看。

4、设备自设清零键，确保钻孔之前因外部因素造成的零点漂移

5、设备采用三方向独立数据采集和计算的方式，并通过数字滤波及硬件滤波等综合抗干扰技术，确保打孔时测量数据的准确及稳定。

6、本仪器配有一台微型热敏打印机，可现场打印出三个方向的应变值及计算后的残余应力值及主应力方向的夹角度数。

7、可以根据被测工件的弹性模量、泊松比、应变花的灵敏度系数、中心R，设置相应的释放系数A、B值，（出厂时释放系数默认为：A=＋0.250，B=-0.720）

三、技术参数

1.、测量点数：单点测。
2.、应变测量范围：0~±32767με。
3.、分辨率：1με/字。
4.、适用应变片阻值：120Ω±0.5;
5.、供桥电压：直流2.0V，交流纹波小于0.1mv;
6.、基本误差限：≤±0.1％±1με;
7.、稳定性：（约2分钟）
  a) 零点漂移：<= ±2με/h;
  b) 读数值变化：≤±0.1％＋3/h。
  c) 温度变化：
    温度对零点漂移的变化：≤±1με/℃。
        温度对读数值的变化：≤＋0.02％F.S/℃。
8.、电阻平衡范围：≥0.5％（应变片灵敏度系数为2.08，使用120Ω应变片）。
9、显示方式为八位数码管显示（其中5位整数位，2位小数位)，显示应变值时无小数位。
10.、电源：交流 50HZ 220V±10％   。
11.、工作环境： 温度：-20~40℃ ，相对湿度：42％~92％。

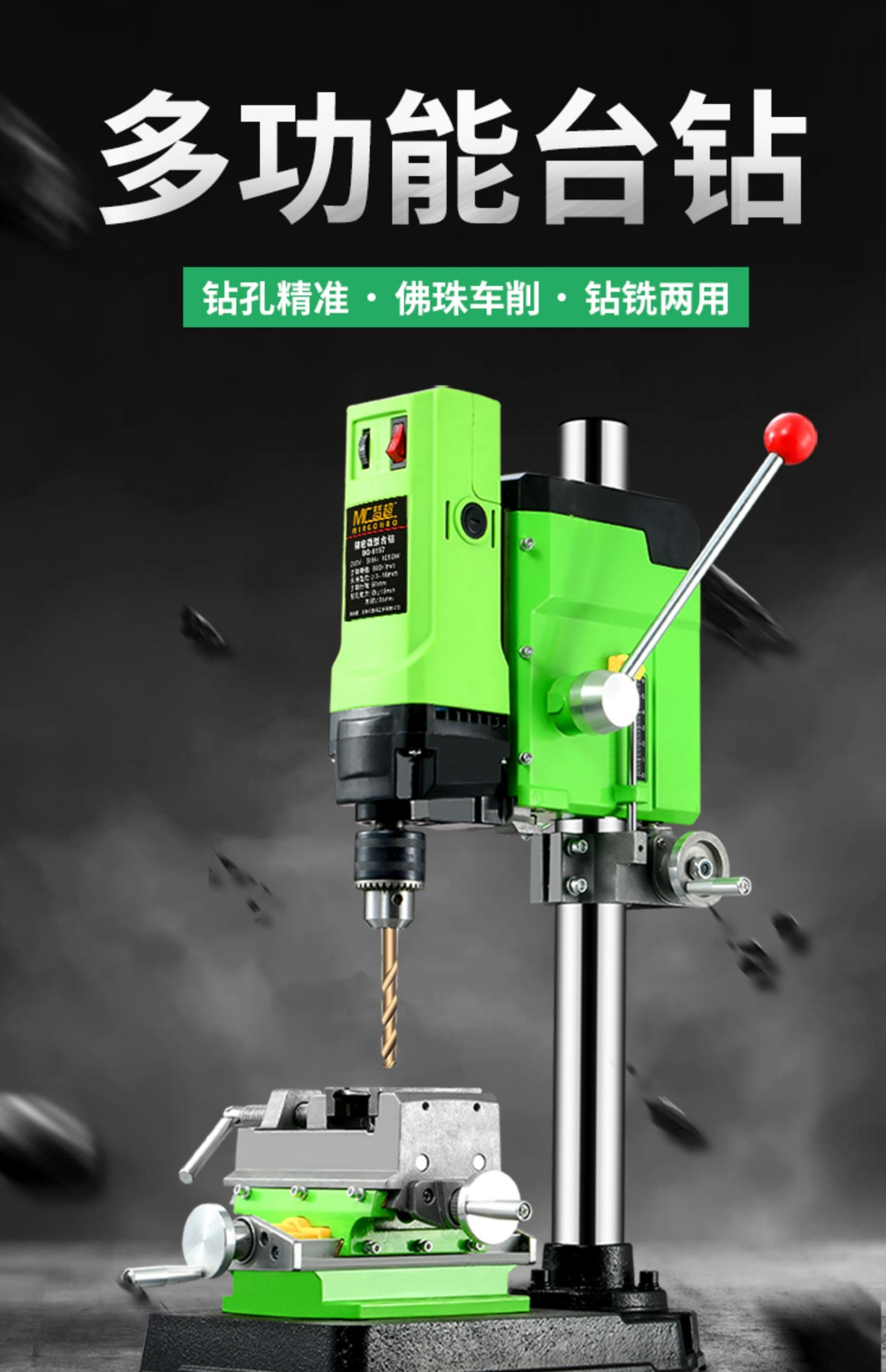

四、实验室应力检测仪配套钻孔设备

1、体积小、重量轻、功率大、整体稳定性高，适合各种金属材料钻孔
2、配置专用工作台和平口钳，操作灵活性高

3、六档速度调节，应对各种工作环境。
4、双重刻度参考，钻孔深度任意控制

重量：5kg                 功率：680W

转速：0-4500r/min         钻孔直径:1.5-13mm

对中精度：0.025mm         打孔深度: 随机调节

应力检测的基本步骤：

1、在工件上选定残余应力测量点，一般是选择工件上残余应力值最大的点或工件在使用过程中承力最大的点。

2、将被测点表面打磨到粗糙度Ra0.8左右。

3、用炳酮或酒精将打磨面清洗干净。

4、用502胶将应变花粘贴在适件上。

5、应变花周围用透明胶带做绝缘处理。

6、将应变花上的引线与残余应力检测仪的测量线通过接线端子连接起来。

7、将残余应力检测仪修正调零。

8、在应变花上十字处打一个直径1.5mm、深约1.5-1.8mm的盲孔。

9、打完孔10秒左右，按打印键，打印释放的应变值，自动计算出的应力值和应力的方向。

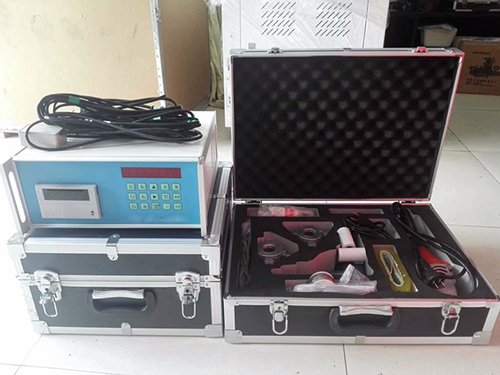

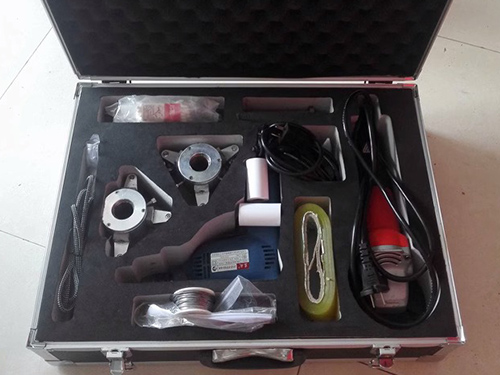

PUOU-12残余应力检测仪

随机文件和备件清单

1．控制系统                                  1台

2．测量线                                    1根

3. 补偿线                                     1根

3．应变片                                    20 片

4．打印纸                                    2卷

5．电源线                                    1根

6．保险管（10A）                             5支

7、磨光机                                    1台

8、钻头（1.5mm）                            10根

9、贴片附件                                 1套

10．产品使用说明书                           1本

11．产品合格证                               1份

12．保修卡                                   1份

五、运输方式

本产品用专用的航空箱包装好，由顺丰快递的方式运输至需方指定地点
