第一部分 仪器技术规格

一．仪器概述

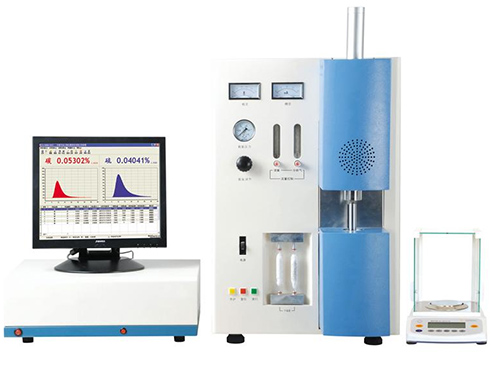

PUOU-5200 型红外碳硫分析仪与 PUOU-F80 型高频感应燃烧炉配套使用，能快速、 准确地测定钢、铁、合金、铸造型芯砂、有色金属、水泥、矿石、焦炭、催化剂  及其它材料中碳、硫两元素的质量分数。这套设备引进了国外的先进技术，是集  光、机、电、计算机、分析技术等于一体的高新技术产品，具有测量范围宽、抗  干扰能力强、功能齐全、操作简便、分析结果准确可靠等特点。

二．红外检测原理

CO2、SO2 等极性分子具有永久电偶极矩，因而具有振动和转动等结构。按

量子力学分成分裂的能级，可与入射的特征波长红外光耦合产生吸收，气体分子  在红外光波段，具有选择性吸收谱图，当特定波长的红外光通过 CO2 或 SO2 气体 后，能产生强烈的光吸收。

由于探测器是将光信号转换为电信号，当探测器工作在线性区域内，选定某一特 定波长并且确定了分析池（吸收池）长度时，由测量光强能换算出混合气体中被

测气体的浓度，这就是红外吸收法能定量测量气体浓度的基本原理。本仪器选定的测量波长：CO2 为 4.26um，SO2 为 7.4um。

分析室包括微型红外光源，反光镜，调制电机，吸收池，滤光片和探测器。

微型红外光源用电加热到 800℃产生红外光，经吸收池被 CO2、SO2 吸收后再经 过窄带滤光片，滤去除上述波长外的其他光辐射的能量，入射到探测器上，则探 测器上检测到的是与 CO2、SO2 浓度相对应的光强，经过探测器光电转化为电信 号，再经微机进行归一化定标处理，积分反演成为碳硫元素的百分含量。在光源 与吸收池之间放有调制马达，把光信号调制成 64Hz 的交变辐射信号。探测器输 出的中心频率为 64Hz。

由热释电器件转化为电信号经前置放大和后级放大后通过数模转换进入微 机，在微机中经线性化运算使之转换成与 CO2、SO2 含量成比例的数值。

三、主要技术参数

测量范围：碳 ：0.0001%-10.0000%(可扩至 99.9999%) 硫：0.0001%-3.5000%(扩至 99.9999%)

分析误差：符合 GB/T20123-2006/ISO15350：2000 标准 分析时间：25-60 秒可调（一般在 35 秒左右）

高频炉：功率≥2.5kVA；频率：18MHz

电子天平：电子天平不定量称样，读数精度：0.0001g

工作环境：室内温度：10-30℃ ; 相对湿度：小于 90%

电源：要求接地良好，电压 AC220V±5%；频率 50Hz±2%

氧气：纯度≥99.5%，输入压力 0.18MPa±5%
