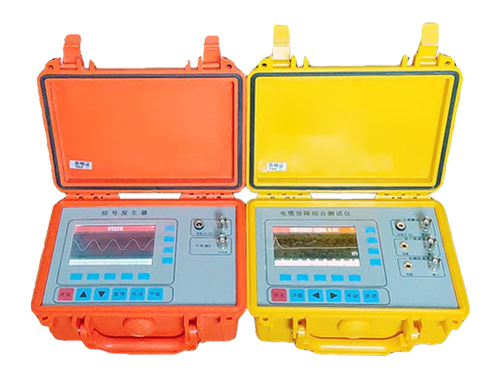

电力电缆故障综合测试仪PUOU-980S

电力电缆故障综合测试仪PUOU-980S

概述

本测试仪主要用于10KV等级以内的高低压地埋电力电缆的断线、短路、对地漏电故障（对地绝缘电阻在0.5兆欧以内）的定位及地埋电缆深度、路径走向的探测。

适用于路灯电缆维护、农田水浇地电缆故障查修、小区物业及园林绿化带地埋铠甲铁皮电力电缆、野外动力电缆、高速公路、厂矿企业、铁塔通信基站直埋供电电缆故障排查等行业。

三通道设计：

1长度测试：断电状态下可以直接测试电缆的断线、短路故障距离长度.

2抗干扰通道：采用高性能滤波抗工频干扰电路，断电状态下配合信号发生器定位直埋电缆对地漏电位置，测地埋电缆路径走向及深度。

3全频段通道：通电状态下使用探杆测试直埋低压电缆对地轻微漏电故障位置。抗干扰通道采用高抗干扰设计，高压线下、电缆沟环境接收信号不会被干扰。

技术参数

综合测试仪距离长度测试：

测试范围：8000米（可定制）

测试盲区：0米

测试分辨率：最小0.5米

脉冲宽度：96ns-10μs自动调节

测试方式：自动测试、手动分析，2种方式都有

综合测试仪漏电、路径定位：

漏电故障：漏电绝缘电阻范围0—0.5MΩ

测试误差：不大于1米

电缆深度：不小于3米

探测范围：8000米

路径精度：不大于0.2米

电缆故障检测仪简要理解:

仪器主要有四大功能

1.断线故障测试

2.短路故障测试

3.漏电故障测试

4.线路路径查找

测试方法:

1.断线故障检测：用主机连接断掉的那条线和另外一条相线，按仪器智能键，仪器屏幕直接显示断线在多少米上。

2.短路故障检测:用主机连接短路的两条线，按仪器智能键，仪器屏幕直接显示短路在多少米上。

3.漏电检测：用仪器的发生器一个夹子夹住漏电的那条线，一个夹子夹住地钎，地钎插入地里面，然后带着主机，用探头精确定位，信号最强声音最大和信号最弱声音最小交叉的地方就是漏电点。

4.路径查找：线的一头连接仪器的发生器，另外一头接地，用探头去扫，信号最强声音最大的下面就是线路。
