粗糙度轮廓仪PUOU-150 Pro

产品描述:普欧仪器 粗糙度轮廓仪PUOU-150 Pro该设备可测量各种机械零件的素线和截面轮廓参数、表面波纹度参数、粗糙度参数等多种参数。可测量各种零件的直线度、倾斜度、角度处理、圆处理(直线到切线的距离、圆心到圆心距离、圆弧半径、交点到圆的心距离、圆心到直线距离)、点线处理(交点到直线距离、交点到圆心距离、两直线交点、交点与交点距离)、对数曲线、槽宽、槽深、沟边距、沟心距、倾斜度、水平距离、垂直距离等形状参数。...
联系电话:400-6866-913

详细介绍

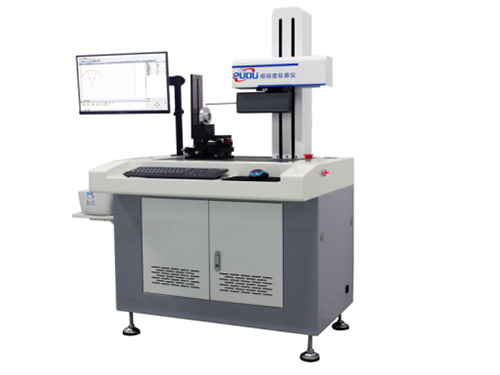

粗糙度轮廓仪PUOU-150 Pro




应用范围

 该设备可测量各种机械零件的素线和截面轮廓参数、表面波纹度参数、粗糙度参数等多种参数。可测量各种零件的直线度、倾斜度、角度处理、圆处理(直线到切线的距离、圆心到圆心距离、圆弧半径、交点到圆的心距离、圆心到直线距离)、点线处理(交点到直线距离、交点到圆心距离、两直线交点、交点与交点距离)、对数曲线、槽宽、槽深、沟边距、沟心距、倾斜度、水平距离、垂直距离等形状参数。

产品特点

一体设计同时可进行粗糙度、波纹度、轮廓度的测量无需更换测头;

选用高精度光栅测量系统和高精度电感测量系统,测量精度高;

直线运动导轨位移数据采集采用精密直线光栅,定位精度高,稳定性好;

测量工作台可进行Y方向、水平方向、水平扇形方向调整及各种角度整,并可进行各种角度调整,极大的方便用户测量需求。







技术参数:

项目           型号

PUOU-150 Pro

X轴

滑动直线导轨

移动精度

≤0.5μm /80mm

X轴定位

光栅尺

分辨率

0.1μm

产地

国产

数传感器

分辨率

0.02μm

产地

进口光栅

系统分辨率

65536:1

线性精度

 ±(1.5+|0.2H|)μm

圆弧

≤±(2+R/8)μm

角度

≤±2′

直线度

≤0.8μm/100mm

   粗糙度测量

测量范围

X轴

Ra:0.01 - 10μm

Z1轴

±500μm

评定参数

粗糙度评定参数:Ra、Rz、Rq、Rt、Rp、Rv、Rc、Rdc、Rsk、Rku、Rsm、Rmr 、Rdq及 Rmr(c);

波纹度评定参数:Wa、Wz、Wq、Wt、Wp、Wv、Wc、Wdc、Wsk、Wku、Wsm、Wmr 及 Wmr(c);

原始轮廓评定参数:Pa、Pz、Pq、Pt、Pp、Pv、Pc、Pdc、Pdq、Psk、Pku、Psm、Pmr 及 Pmr(c)

取样长度L

0.08、0.25、0.8、2.5、8(mm);

评定长度

依据 GB/T10610-2009 标准执行;

示值误差

±5%

示值重复性

2%

轮廓测量

测量范围

X轴

150mm

Z轴

≤300mm(可根据用户需求调整)

Z1

≤40mm

工作台移动速度

0.05-0.8mm/s (分四档,自动调速)

工作环境

工作温度:10℃-30℃(常温)湿度20-80%RH 无明显震源

所需电源

220V    50Hz   0.5Kw 单独地线

仪器尺寸(长××高)

98740×1500mm

仪器重量

120Kg




标准配置:

部件名称



项目名称



机械部分



主机仪器架                                   x1

大理石工作台面                               x1

万向精密调整台                               x1

立柱系统                                     x1

横导轨移动装置                               x1

电器部分



电器控制系统                                 x1

直线光栅                                     x1

电感传感器                                   x1

品牌商用电脑                                 x1

HP喷墨打印机                                x1

专用测量软件                                 x1

标准件



标准尺寸                                   x1

高度标准块                                   x2

粗糙度仪标准块                               x1

测头测针(斧形1个、尖形1个)               x2

标准工具箱                                   x1
